项目背景

合作背景

项目公司经营范围包括秸秆、粪便综合利用示范项目的筹建等，拥有厂房面积 5500m2，其中原料储存库约 3200m2，有机肥生产车间约 2300m2。

本沼气工程项目位于山东聊城东阿县，以玉米秸秆为原料产沼气，一期项目日纯化沼气10000 方，二期处理量增加至 20000 m³/d。项目主要生产生物燃气（CNG）401 万m³/a，有机肥 5 万 t/a，有机叶面肥 1 万 t/a，副产液体二氧化碳 4200t/a。

项目介绍

沼气的主要成分是甲烷（CH4）。通常，沼气由 50%～80%甲烷（CH4）、20%～40%二氧化碳（CO2）、0%～5%氮气（N2）、小于 1%的氢气（H2）、小于 0.4%的氧气（O2）与 0.1%～3%硫化氢（H2S）等气体组成。其特性与天然气相似，空气中如含有 8.6～20.8%（按体积计）的沼气时，就会形成爆炸性的混合气体。为了能够安全、可靠地对其进行利用，必须对气体收集、提纯、回收利用等环节进行监测，以支撑沼气工程实现高效运行。

通过项目现场与技术人员洽谈沼气工程监测解决方案，最终确定使用 1 台便携式红外沼气分析仪 Gasboard-3200L 和1台防爆型在线红外气体分析仪 Gasboard-3500，其中Gasboard-3500 由东阿县绿地生物能源科技有限公司委托北京三益能环集成配套，现场安装。

产品原型

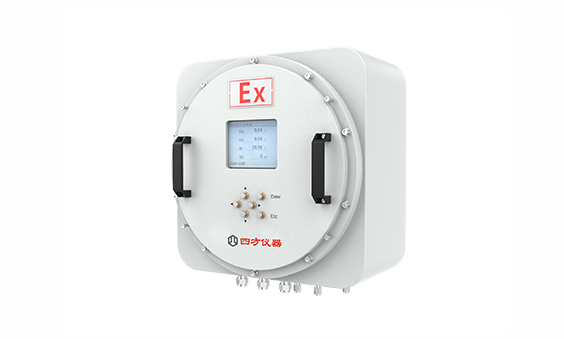

红外气体分析仪（防爆型）Gasboard-3500

防爆式设计，采用国际领先的非分光红外气体分析技术及长寿命电化学传感技术，可同时在线测量 CO、CO2、CH4、C3H8、H2S、O2等气体的体积浓度。

产品特性

4、测量结果可通过多种输出接口传输到上级集中控制系统，数据管理简捷。

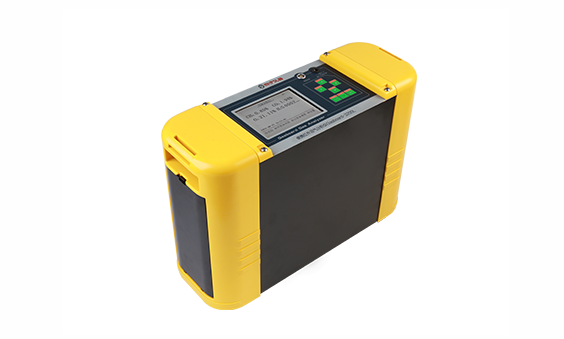

沼气分析仪Gasboard-3200L

便携式沼气分析仪，可同时测量沼气中 CH4、CO2、H2S、O2四种气体体积浓度，易于携带，适用于工业现场测试及实验室气囊取样分析，操作简便，无耗材。

产品特性

1、配套一体化采样枪，便于携带，可同时满足工业现场和实验室取样分析测量需求。

2、全自动分析检测，相较奥式、色谱等气体分析技术，具有易操作、无耗材等优势。

3、软启动电源开关，电池电量智能管理，避免仪器在低电量条件下工作。

4、测量结果可通过多种输出接口传输到上级集中控制系统，数据管理简捷。

红外气体分析仪（防爆型）Gasboard-3500主要参数：

测量组分	CO/CO2/CH4/C3H8/O2/H2S
测量原理	NDIR、ECD
测量范围	CO/CO2/CH4/C3H8:(0~100)%
测量范围	O2:(0~25)%；H2S：（0~9999）ppm
精度	CO/CO2/CH4/C3H8:±1%FS；O2/H2S:±2%FS
分辨率	0.01%（针对低量程分辨率可达到 1ppm
防爆等级	ExdⅡCT6

沼气分析仪Gasboard-3200L主要参数：

测量组分	CH4、CO2、O2、H2S
测量原理	NDIR、ECD
测量范围	CH4:(0~100)%
	CO2:(0~50)%
	O2:(0~25)%
	H2S：（0~9999）ppm
精度	CH4/CO2:±1%FS；O2/H2S:±2%FS
分辨率	CH4/CO2/O2:0.01%；H2S:1ppm
响应时间	T90≤10S（NDIR）

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn

项目实施

技术方案

产品型号	数量	测量组分	测量点
Gasboard-3200L	1	CH4/CO2/H2S/O2	便携设备
Gasboard-3500	1	CH4/CO2/H2S/O2	脱硫装置出口

方案价值

本项目采用便携沼气分析仪和防爆型在线气体分析仪，对沼气工程各个工艺中CH4/CO2/H2S/O2 成分进行监测，为工作人员及时、准确地调节投料出料，掌控脱硫效率，进行工艺调节优化，提高沼气工程产气效率，提供了有力参考数据。

项目现场
