合作背景

项目主要以生产电石（CaC2）为主，电石化学名称为碳化钙，分子式为CaC2，外观为灰色、棕黄色、黑色或褐色块状固体，是有机合成化学工业的基本原料，利用电石为原料可以合成一系列的有机化合物，为工业，农业，医药提供原料。

项目介绍

碳化钙（CaC2）俗称电石，是有机合成化学工业的基本原料之一。是乙炔化工的重要原料。由电石制取的乙炔广泛应用于金属焊接和切割。生产方法有氧热法和电热法。一般多采用电热法生产电石，即生石灰和含碳原料（焦炭、无烟煤或石油焦）在电石炉内，依靠电弧高温熔化反应而生成电石。

电石炉工艺（密闭炉）中，为了准确的掌握炉内工艺进行的情况，需要对炉内气体成分进行在线检测与分析，待分析组分主要为H2、O2、及CO。在了解现场需求的情况下，我司为宁夏宝塔联合化工乙炔厂提供了在线气体分析系统Gasboard-9031，能有效的实现工业电石炉工艺过程中气体的在线分析与监控。

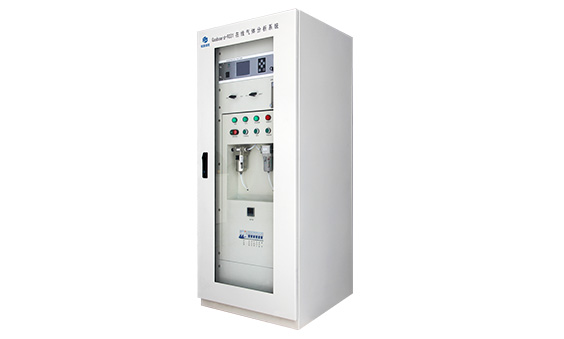

在线气体分析系统Gasboard-9031

针对样气含中低粉尘的特定工况设计，由预处理单元、控制单元、气体分析单元三部分构成，可同时在线连续测量煤气、生物燃气的热值，以及CO、CO2、CH4、CnHm、H2、O2 等气体的体积浓度。

产品特性

1、 采用不锈钢、电加热温控干法取样探头，使用寿命长、精度高；利用最新反吹扫技术解决探头堵塞问题，保证分析系统的可靠性；配置单级制冷器去除样气中的水分，实现两级过滤，确保仪器长期在线运行。

2、 连续在线监测，具备远程诊断功能，无需人工值守，降低维护、运行成本。

3、 同时测量对组分气体浓度，准确测量CH4和CnHm(C2H2、C2H4、C2H6)气体浓度并自动计算热值。

4、 消除CO、CO2、CH4等气体对H2检测的干扰，准确测量混合气中的H2浓度。

5、 采用PLC程序控制，自动完成采样、反吹、排水等操作。

方案概况

项目采用四方光电（武汉）仪器有限公司的在线气体分析系统Gasboard-9031进行在线监测，该气体分析系统由预处理单元、控制单元、分析单元三部分组成，在线气体分析系统Gasboard-9031气体分析单元采用我司在线红外气体分析仪Gasboard-3100,配置NDIR红外气体分析、TCD热导分析等核心技术，精度高、响应快、寿命长、稳定性高，可实时快速检测电石尾气中H2、O2、CO多种气体成分的浓度，保障工艺现场的安全。

技术方案

预处理单元：不锈钢电加热温控干法取样探头+反吹扫技术解决探头堵塞问题，及电子冷凝器除去样气中的粉尘、水分等诸多杂质，为分析仪表提供洁净样气，同时具备可再生能力，保证系统运行稳定。

控制单元：采用SIEMENS PLC作为核心控制元件，OMRON中间继电器作为输出元件，控制系统自动运行。

分析单元：采用我司拥有自主知识产权的在线红外气体分析仪Gasboard-3100,同时测量电石尾气中H2、O2、CO浓度。具有在线动态补偿功能，多组分测量气体间无交叉干扰。

方案价值

项目通过Gasboard-9031在线气体分析系统，对炉内H2、O2、CO气体成分进行在线检测与分析，可以准确的掌握炉内工艺进行的情况，同时也大大提高了生产安全性。Gasboard-9031采用PLC进行自动控制，具有结构合理，运行安全可靠，自动化程度高，维护量少，自诊断保护功能强的特点，实现24小时无人值守，大大减少了人工负荷。

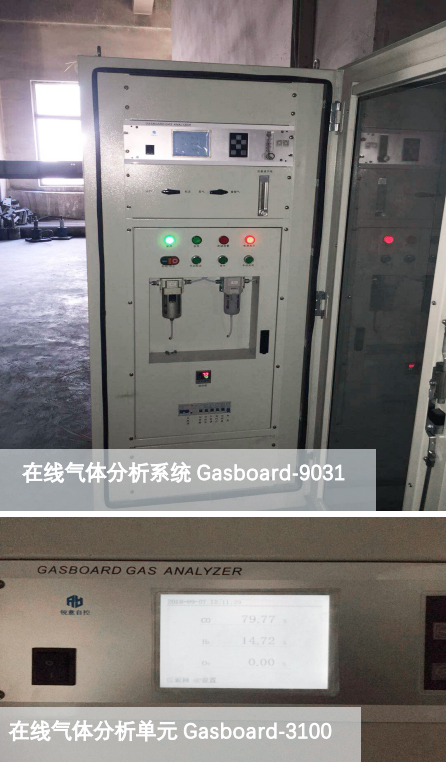

项目现场
