四方仪器推出燃气热值分析解决方案

天然气、沼气以及工业生产中可燃气体的高效利用对节能减排具有十分重要的意义。准确测量可燃气体成分及热值并自动优化控制燃烧过程是提高燃烧效率和控制排放污染的重要途经。天然气等碳氢燃料的气体成分分析主要依赖气相色谱法,但该方法的响应时间达90s以上,往往不能满足大多数场合的实时控制应用需求。

中国人民银行于9月设立2000亿元以上设备更新改造专项再贷款,旨在贯彻落实国务院常务会议关于支持经济社会发展薄弱领域设备更新改造的决策部署。四方光电股份有限公司(688665.SH)旗下全资子公司四方光电(武汉)仪器有限公司(以下简称“四方仪器”)是一家专业提供气体成分及流量测量方案的高新技术企业,四方仪器积极响应国家贴息贷款政策,在气体分析传感器平台优势基础上吸收国际先进的产品设计理念和应用经验,并结合国内应用需求,自主研发了以光谱吸收技术原理为主的一系列气体成分及热值在线测量设备。该系列设备具有精度高、响应快、功能齐全等特点,可满足石油天然气、沼气、污水气体系统、垃圾填埋、玻璃陶瓷、化工、电厂和内燃机等领域应用。

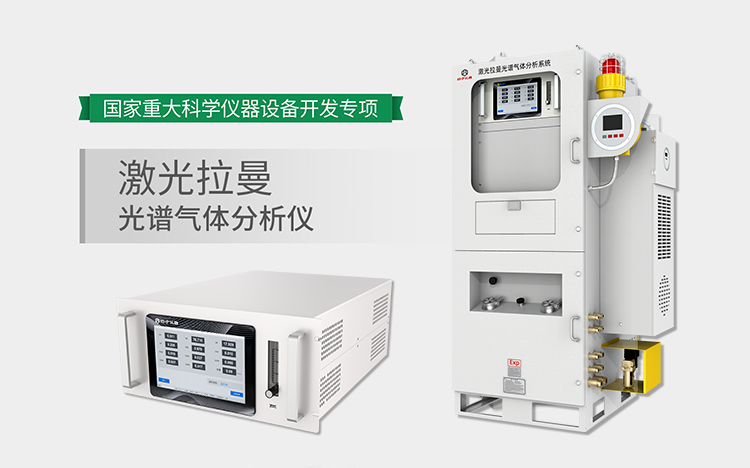

(一)激光拉曼光谱气体分析仪

激光拉曼光谱法可以使用一个激光光源同时探测除惰性气体之外的所有气体分子,是一种非常有潜力的过程气体成分在线监测技术。但激光拉曼光谱法的特征信号较弱,一定程度上限制了该技术在气体检测领域的广泛应用。

2012年四方光电牵头承担 “激光拉曼光谱气体分析仪的研发与应用”国家重大科学仪器设备开发专项,解决了检测信号弱等诸多难题,成功开发了LRGA-6000激光拉曼光谱气体分析仪。设备融合10项授权发明专利,通过对仪器的发生装置、收集装置、探测装置等核心硬件进行激光功率增加、气体压力提高、作用光程增长、散射光大范围收集等技术创新,以及采用基于Ar基底自动扣除、基于标定气体干扰自动修正等激光拉曼特有的软件算法,消除环境温度、压力、干扰气体等对被测气体的影响,实现了对低密度过程气体的高精度监测,已广泛应用于天然气、乙烯裂解气、生物质燃气、变压器油溶解气、煤化工等各大领域。



在热值监测领域,激光拉曼光谱技术具有突出优势。以往旧式热值仪往往只能监测总碳氢化合物的热值总量且易受水分影响,而四方仪器激光拉曼光谱气体分析仪可以分别监测显示各组分热值,采用的特征指纹谱技术具有极强的抗干扰能力。在气体监测领域可取代气相色谱(GC)与质谱(MS):



LRGA-6000激光拉曼光谱气体分析仪技术参数

行业 LRGA-6000监测气体
煤化工行业 煤气发生炉CO、CO2、H2、N2、O2、CH4、C2H2、C2H4、C2H6、C3H8、H2S…
煤制天然气CO、CO2、H2、N2、O2、CH4、C2H6、C3H8、iC4、nC4、H2S、H2O…
合成氨/尿素CO、CO2、H2、N2、O2、CH4
钢铁冶金行业 CO、CO2、CH4、C2H2、C2H4、C2H6、C3H8、O2、H2、N2、H2S…
天然气行业 CH4、CO、CO2、H2S、C2H6、C2H4、C3H6、C3H8、H2
原铝行业 CO、CO2
环保行业 H2、N2、O2、CO、CO2、CH4、C2H2、C2H4、C3H6、C3H8、H2S…
电力行业 CO、CO2、H2S、CH4、H2O…
水泥行业 CO、CO2、H2O、H2S…
基本参数
量程范围 最低量程:0~10%,最高量程:0~100%
线性误差 ≤2%满量程
分辨率 0.01%
仪表响应时间 ≤90s
漂移 ≤2%满量程/24h


LRGA-3100激光拉曼光谱气体分析仪技术参数

测量组分 H2、N2、O2、CO、CO2、CH4、C2H2、C2H4、C2H6、C3H6、C3H8、H2S等
测量范围 0~100%(量程可根据现场情况选择)
测量精度 ≤±2%满量程
重复性 2%


应用案例

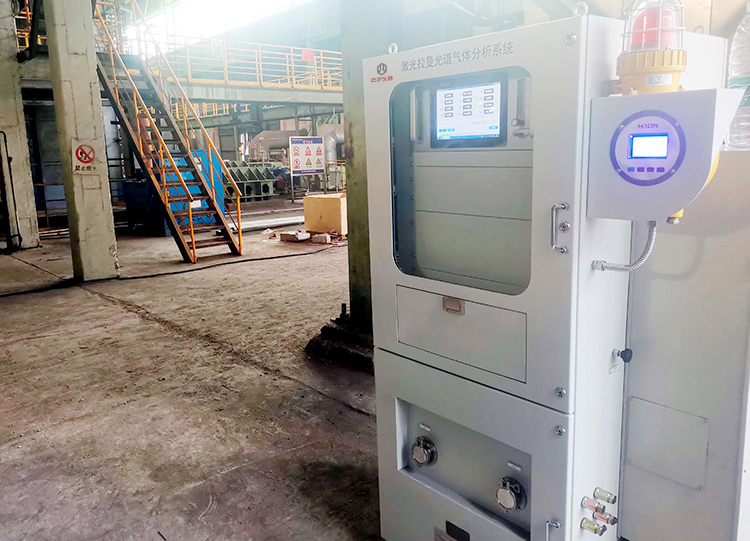

1、武汉某大型轧钢厂加热炉热值监测项目

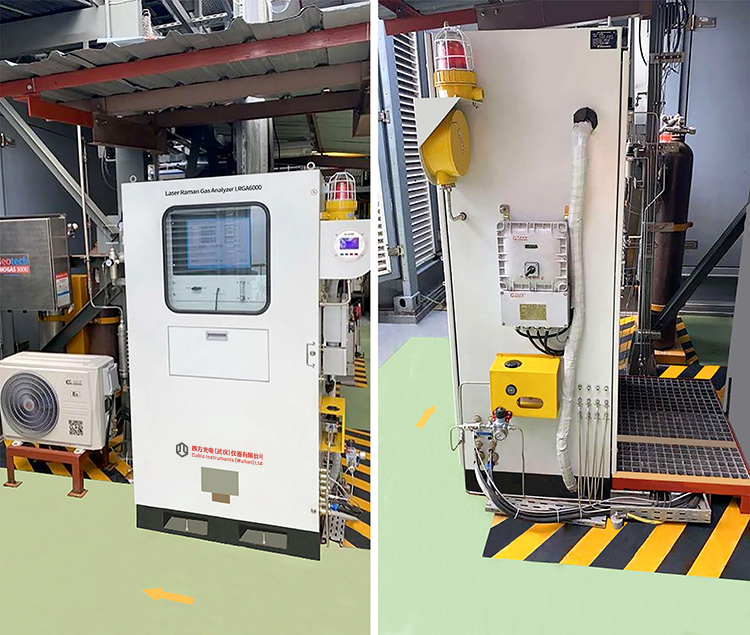

2、非洲某大型天然气开采监测项目


(二)煤气分析仪(便携型)

四方仪器煤气分析仪可同时监测8种气体浓度并自动计算显示煤气/天然气热值,且多组分同时测量无交叉干扰。据以往用户使用案例的监测结果统计来看,四方仪器煤气分析仪在热值监测方面平均为用户节省约10%的燃烧热能,此数据反应到庞大的工业产量基数上,为用户企业节省了十分可观的燃料成本。

四方仪器红外气体分析技术包含公司授权专利12项。其中消除交叉气体干扰技术集成非分光红外气体传感器(针对CO、CO2CH4CnHm检测)、热导H2传感器以及电化学O2传感器,并通过软件进行修正得到准确的八组分浓度数据并计算热值。基于该技术开发的煤气分析仪能够与昂贵的在线气相色谱仪作用相当,省却了载气等长期耗材,并具备热值分析功能。主要应用于煤化工、钢铁冶金等领域的煤气成分及热值测量、高校科研院所的气体取样分析以及新能源行业的气体成分测量等。


Gasboard-3100P煤气分析仪技术参数

测量组分 CO、CO2、CH4、H2、O2、C2H2、C2H4、CnHm、热值
测量原理 CO、CO2、CH4、C2H2、C2H4、CnHm:NDIR
H2:TCD
O2:ECD
测量范围 CO、CO2、CH4、H2:0~100%
O2:0~25%
C2H2、C2H4、CnHm:0~10%(可选)
线性误差 CO、CO2、CH4、C2H2、C2H4、CnHm:±1%满量程
O2、H2:±2%满量程
分辨率 0.01%
重复性 ≤1%
响应时间 T90<15s


应用案例

1、抚顺某石油化工研究院生物质原料热解实验室检测项目


(三)便携红外天然气热值分析仪

天然气作为一种新型清洁燃料也是一种混合气体,不同气源生产的天然气组分会有所不同,在天然气用作燃料时,因组分不同导致其热值出现差异。目前无论是工业还是民用,都对天然气具有依赖性。对燃烧过程中气体浓度及热值的连续监测,可精确了解天然气的燃烧效率,对于降低企业生产成本、改善大气环境、实现可持续经济发展等具有积极作用。

四方仪器便携式红外天然气热值分析仪可同时测量多种气体浓度,并自动计算天然气热值,可取代燃烧法热值仪。相较于适用于高校与职业院校教学科研/实验实训、燃气具生产企业、燃气计量检测部门、节能监测部门、环保和配气等行业、天然气公司、液化气厂、液化气站等。


Gasboard-3110P便携式红外天然气热值分析仪技术参数

测量组分 CH4、CO2、CnHm、热值
测量原理 NDIR
测量范围 CH4、CO2:0~100%
CnHm:0~10%
线性误差 ±1%满量程
分辨率 0.01%
重复性 ≤1%
响应时间 T90<10s
