在线气体分析系统

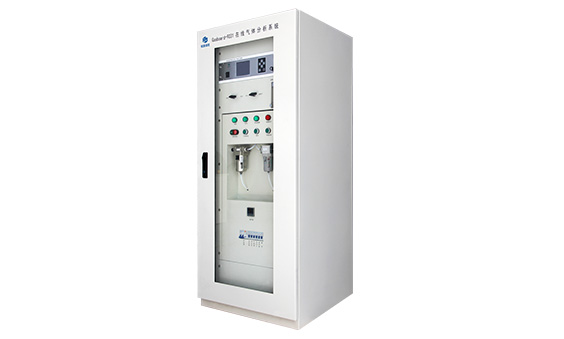

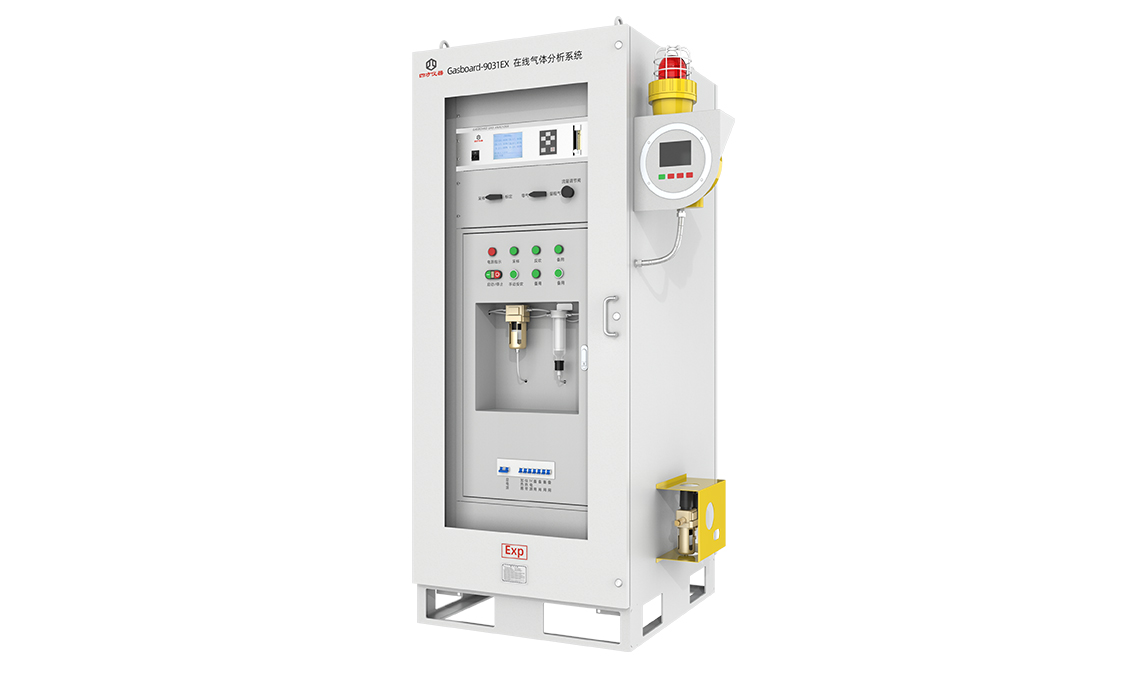

Gasboard-9031EX
Gasboard-9031EX在线气体分析系统针对样气中高粉尘工况设计,由采样探头、预处理单元、控制单元、气体分析单元四部分构成。系统采用自主知识产权的非分光红外(NDIR)气体分析技术,可实时连续同时测量CO、CO2、CH4、H2、O2、C2H2、C2H4、CnHm等多组分气体的体积浓度和热值。应用于高炉煤气、高转煤气、高焦煤气、干熄焦循环气电热炉等工艺点的气体在线监测,有利于提高煤气利用效率、节能降耗、保证工业现场的安全生产。
产品特性
    • 预处理单元:使用寿命长、性能稳定。采用不锈钢、电加热温控干法采样探头,使用寿命长、精度高;利用自动吹扫技术解决探头堵塞问题,保证分析系统的可靠性;配置单级制冷器去除样气中的水分,实现两级过滤,确保仪器长期在线运行。
    • 控制单元:全自动化检测,操作简单。采用PLC程序控制,自动完成采样、反吹、排水等操作。
    • 气体分析单元:同时测量气体体积浓度与热值。采用自主知识产权的煤气分析仪Gasboard-3100(在线型)进行气体在线分析检测,可同时测量CO、CO2、CH4、H2、O2、C2H2、C2H4、CnHm等多组分气体的体积浓度,自动计算并显示煤气、生物质气热值,可替代燃烧法热值仪。
      安全系数高,防爆等级Ex d IIC T4 Gb。
    • 低维护、低运行成本:实时在线监测系统运行状况,无需人工值守,极大降低维护成本。
    • 数据智能化管理:可通过多种接口将数据传输到上级集中控制系统,为实现远程监测、调整现场工艺提供实时依据。
技术参数
测量组分 CO/CO2/CH4/H2/O2/C2H2/C2H4/CnHm*/热值
测量原理 CO/CO2/CH4/C2H2/C2H4/CnHm:NDIR;H2:TCD;O2:ECD
测量范围 CO/CO2/CH4/H2:(0~100)%
O2:(0~25)%;C2H2/C2H4/CnHm:(0~10)%(可选)
精度 CO/CO2/CH4/C2H2/C2H4/CnHm:±1%F.S.;H2/O2:±2%F.S.
电气参数
显示 LCD显示
通信 RS-232/RS-485,(4-20)mA,Ethernet
功能配置
具备自诊断功能,可在线检查传感器状态
内置调零气泵,可实现空气自动调零

*注释:CnHm为甲烷外其他烃类气体的总和。

*具体参数请以规格书为准,如需获取更多技术信息,请联系:027-81628829或info@gasanalyzer.com.cn
