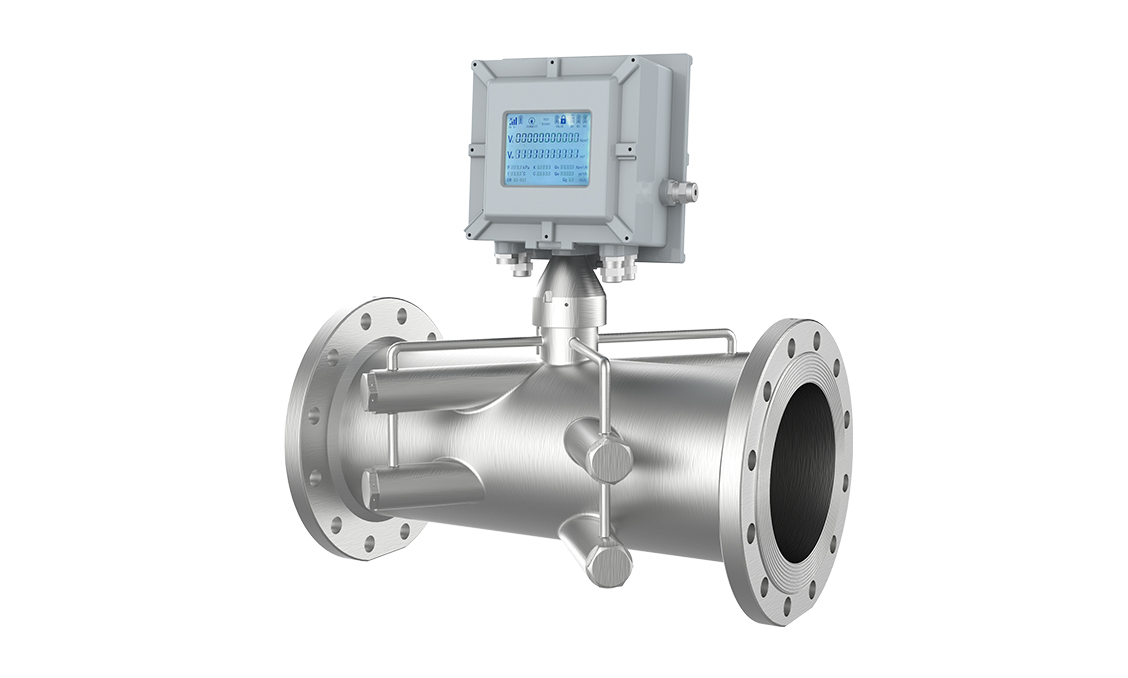

超声流量计

UFM-7200-DN系列

UFM-7200-DN系列产品由四方仪器自主研发，是一套专为城市燃气分输计量而设计的高性能智能流量计系列产品，主要用于气体可燃气质的流量累积计量。产品采用超声波时差法测量介质流速，超低始动流量，具有极高的灵敏度和测量效率；拥有宽量程比，能够在较大的流量范围内完成准确测量，全面覆盖城市管网。通过多声道测量方式，可检测流体的多个剖面，能有效消除涡流和非对称流场对测量结果的影响，并提供必要的冗余能力，测量准确度等级为1.0级。
系统采用坚固的碳钢仪表主体和钛合金换能器，配备可拆式探头，便于定期清洗，抗污性强。内置无线远传模块，可实现远程充值、数据监控、运行状态诊断等功能，为用户提供完备的测量解决方案和智能化管理辅助功能。坚固的设计内置电缆，保护流量计免受恶劣环境的影响。产品集成了智能自诊断功能，可监测流量计状态并实现异常报警。通过集成的压力和温度测量功能以及按照NX-19 mod标准进行的体积转换，提供标准流量读数，降低了安装工作的复杂性。外部供电与内置锂电池双保险，确保系统突然断电时流量计能够保持正常工作。同时支持多种信号输出方式，提升产品数据传输多样性。

产品咨询

产品特性

采用超声波技术，精度高且寿命长，长期运行无需特殊维护
多声道设计，有效消除流场不稳定的监测难点
超低始动流量，宽量程比
配备温压传感器，通过温度与压力补偿实现精准测量
无可动部件，不易腐蚀，压力损失小，维护量几乎为零
内置无线远传模块，易监控数据
数字化设计，功能齐全，显示直观
集成度高，外形美观，安装方便

技术参数

规格型号	DN50	DN80	DN100	DN150	DN200	DN250	DN300
测量原理	超声波时间差
声道数	2	2	2	3	4	4	4
测量范围（m3/h）	2.5～150	6～360	10~600	26~1300	40～2000	75~3000	100~4000
准确度等级	1.0级
分界流量（m3/h）	15	36	60	130	200	300	400
示值误差	Qmin≤Q＜Qt，≤±2.0% Qt≤Q≤Qmax，≤±1.0%
流体介质	单相气体：天然气、石油液化气、空气等
介质温度	-20~60℃
公称压力	≤1.6MPa
工作压力	≤0.6MPa
环境温度	-25~55℃
供电电源	外接电源24VDC，内置锂电池3.6V
信号输出	RS-485，4~20mA ，Modbus
无线通讯	GPRS
液晶显示	累计总量（标况）、标况瞬时流量、工况瞬时流量、温度、压力、电池电量等
安装方式	法兰连接安装

*具体参数请以规格书为准，如需获取更多技术信息，请联系：027-81628829或info@gasanalyzer.com.cn
