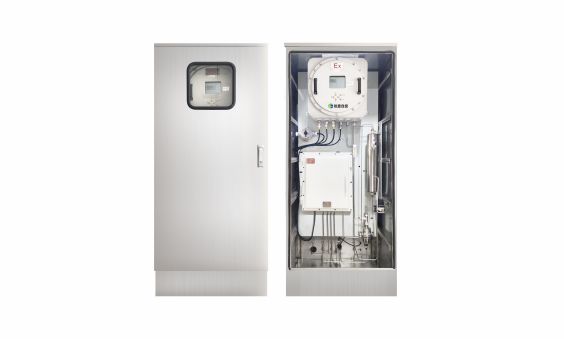

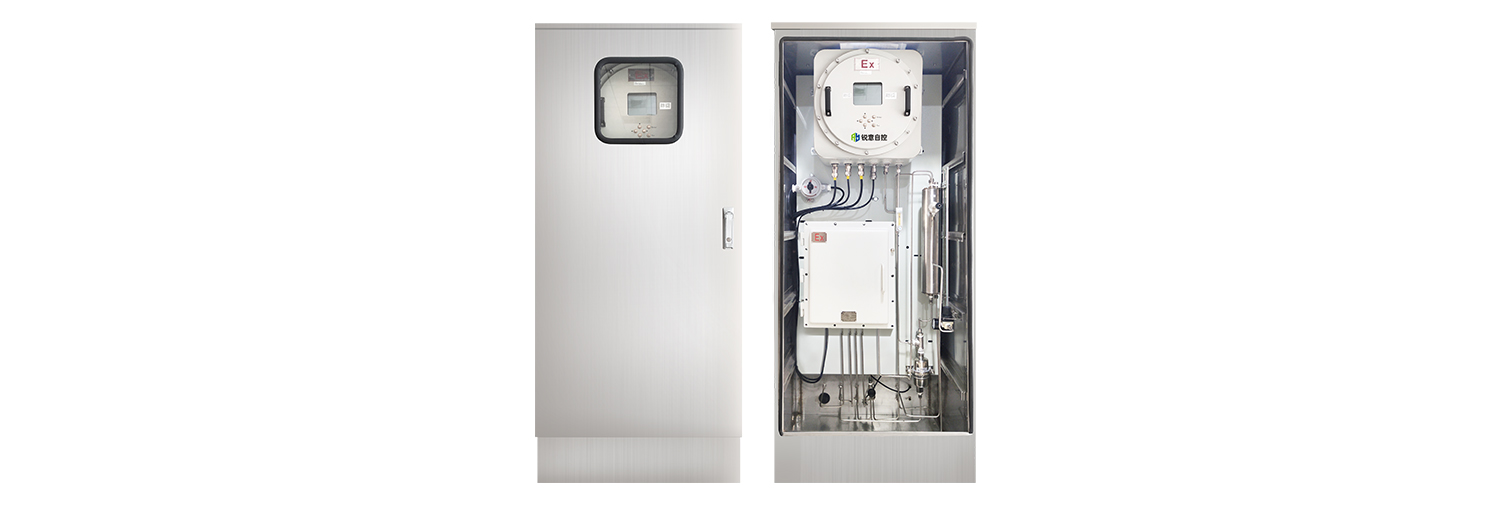

在线沼气监测系统
Gasboard-3500UV
Gasboard-3500UV在线沼气监测系统是新一代沼气监测系统,基于紫外差分吸收光谱气体分析技术(UV-DOAS)精确测量沼气脱硫前后H2S浓度,非分光红外气体分析技术(NDIR)测量CH4、CO2浓度,电化学法(ECD)测量O2浓度;传感器模块化设计,可实现沼气成分连续在线监测。
为保证沼气脱硫设备的效率,在洗涤器前后采用两个采样通道实时监控H2S浓度,有效避免过量的H2S对后段管道及其他设备的损坏。Gasboard-3500UV适用于多种不同沼气工况现场,为用户投资最小化、优化沼气池监测流程提供了理想的解决方案。
产品特性


    • 独特的UV-DOAS、NDIR和ECD组合技术。
    • 可实现脱硫前后的高、低量程H2S测量。
    • 高精度、长寿命的UV-DOAS H2S传感器。
    • 对CH4,CO2,H2S,O2进行连续监测,优化工艺控制。
    • 模块化传感器设计,便于校准和维护。
    • 灵活的气体调节配置,可根据现场需求定制量程。
    • 不锈钢保护柜,防止长期运行中仪器受气体腐蚀。
    • 防爆式设计,适用于易燃易爆的危险区域。


    系统配置


技术参数
测量组分 测量原理 测量范围 分辨率 测量精度 重复性
H2S UV-DOAS 0-500~5000ppm 1ppm ±2%F.S. ≤1%F.S.
CH4 NDIR 0-100% 0.01% ±2%F.S. ≤1%F.S.
CO2 NDIR 0-50% 0.01% ±2%F.S. ≤1%F.S.
O2 ECD 0-25% 0.01% ±2%F.S. ≤1%F.S.
响应时间 T90<60s
最佳流量 (0.7~1.2)L/min
进气压力 (2~50)kPa
电源 100~240VAC, 100W
预处理单元(可选配)
除水 带手动排水阀的重力脱水罐(标配)
过滤器 带自动排水阀的气/水分离器(标配)
采样通道 1-4个采样通道可定制(可选)
伴热管 环境温度在0℃以下的伴热管(可选)
采样泵 低压采样泵(可选)
冷凝器 用于高湿度样气中快速脱出气态水的冷凝器(可选)
机械参数
外壳 不锈钢地板立柜
尺寸(mm) H1600 x W700 x D600
防爆等级 ExdIICT6(分析仪)
防护等级 IP65
重量 140kg
通信
模拟信号 4-20mA
数字信号 RS232/485;Ethernet
报警 每个气体读数的高、低报警继电器输出
环境条件
工作温度(°C) -15°C~ +45°C
工作湿度 0-95%RH(非凝结)
环境压力 80-120kPa
*具体参数请以规格书为准,如需获取更多技术信息,请联系:027-81628829或info@gasanalyzer.com.cn
