便携式排放测试系统(PEMS)

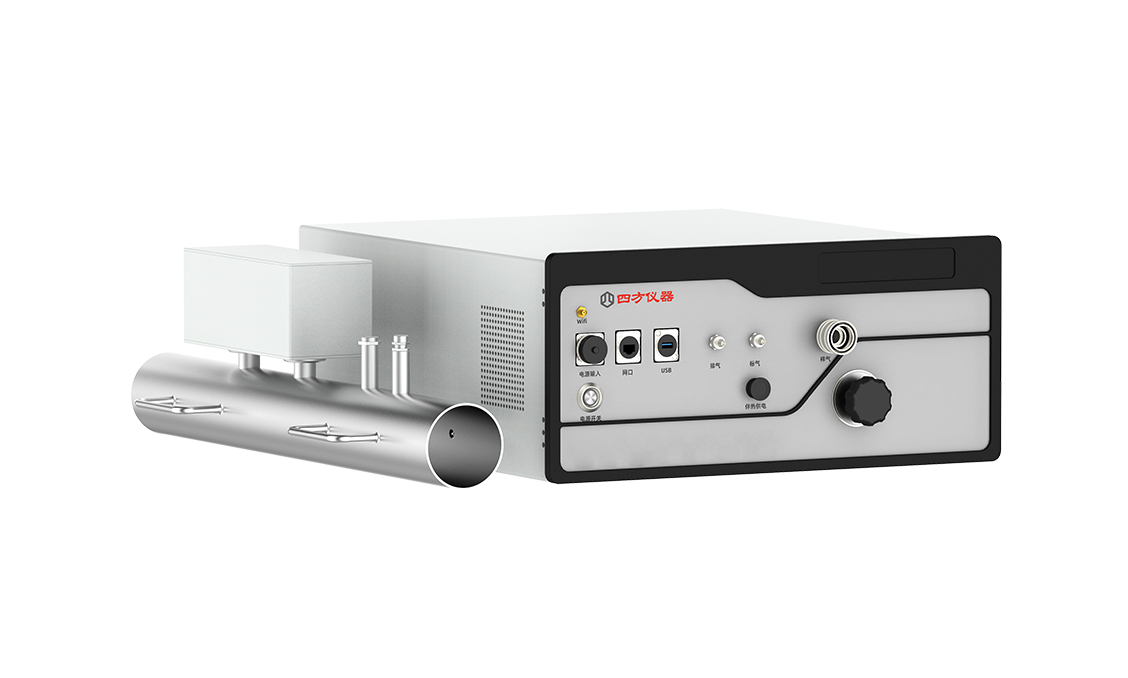

Gasboard-9805(轻型/重型汽车)
Gasboard-9805是四方仪器基于自主研发的核心气体分析技术开发的便携式排放测试系统,可实现测量或采集CO、CO2、NO、NO2、NOx、O2、THC等气体污染物体积浓度及颗粒物数量浓度、排气流量、导航系统数据、环境温湿度、大气压力、OBD参数等,并具备测试过程引导、自动计算排放总量、导出测试报告等功能。产品采用模块化设计,便携电池支持6小时以上续航,满足轻型和重型汽车的车载排放检测要求。
产品特性
    • 自主研发的高精度核心检测技术
      直测NO、NO2,精度高,无需转化炉,后期免维护
    • 操作简单,易于使用
      操作简单、支持测试过程引导、自动计算排放总量、导出测试报告等功能
    • 模块化设计,便于快速集成
      GAS模块、PN模块、PM模块及THC模块均可单独使用,满足客户的不同测量需求
    • 电池续航能力强
      电池支持6小时以上续航,能完成一次完整的实际行驶污染物排放试验
    • 性能优异,满足国标要求

      GB 18352.6-2016《轻型汽车污染物排放限值及测量方法(中国第六阶段)》

      GB 17691-2018《重型柴油车污染物排放限值及测量方法(中国第六阶段)》

    • 环境适应性好
      系统环境适应性好,不受车辆震动、大气压力及环境温湿度变化的影响

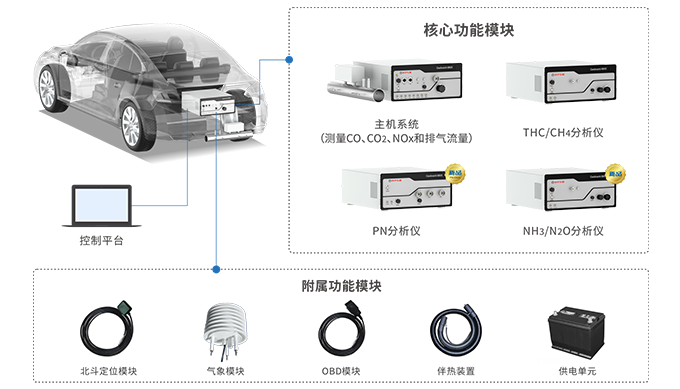

    系统配置


技术参数

性能参数
气体分析模块 测量量程 CO:0~0.5~5%
CO
2:0~5~20%
NO:0~3000ppm
NO
2:0~1000ppm
O
2:0~25%
THC:0~10000ppmC1
分辨率 CO2/O2:0.01%
CO/NO/NO
2/THC:0.1ppm
精度 ≤±1%满量程(≥155ppm)
≤±2%满量程(<155ppm)
准确度 ≤±2%读数或≤0.3%满量程
上升时间 ≤2.5s
系统响应时间 ≤10s
零点漂移 CO:≤±50ppm/4h
CO
2:≤±1000ppm/4h
NO/NO
2:≤±5ppm/4h
THC:≤±10ppmC1
/4h
量距点漂移 CO:≤±2%读数或50ppm/4h
CO
2:≤±2%读数或1000ppm/4h
NO/NO
2:≤±2%读数或5ppm/4h
THC:≤±2%读数或10ppmC1
/4h
PN测量模块 测量量程 600~1.3*10⁹#/cm³
颗粒粒径范围 23nm~2500nm
准确度 ≤±10%
VPR效率 ≥99%
上升时间 ≤3s
排气流量计 量程 65mm外径:10~600kg/h
85mm外径:100~2000kg/h
排气温度 -5℃~500℃
准确度 ≤±2%读数或0.5%满量程或已被校准EFM的最大流量的±1.0%
精度 ≤最大流量的1%
线性度 判定系数R²:≥0.990,标准差SEE:≤2%满量程
斜率(al):0.98~1.02,截距系数(a0):≤1%满量程
上升时间 ≤1s
工作参数
工作条件 -10℃~40℃;10%~90%RH(非冷凝);海拔0~3000m
工作电源 24VDC,AC220±10%(50Hz)
接口信号
通讯 RS-485,Ethernet

*具体参数请以规格书为准,如需获取更多技术信息,请联系:027-81628829或info@gasanalyzer.com.cn
